| 원래 장소 | CE |
| 인증 | RoHS, CCC, ISO |
| 모델 번호 | 3-4 S14.4V 리튬 BMS 시스템 |

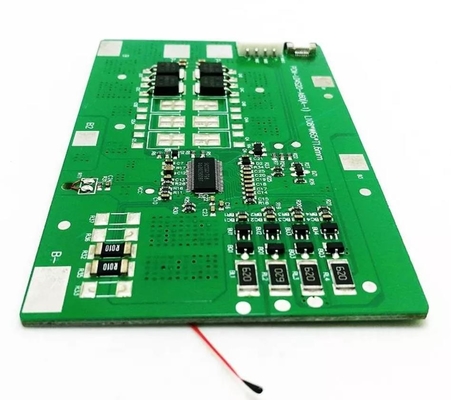

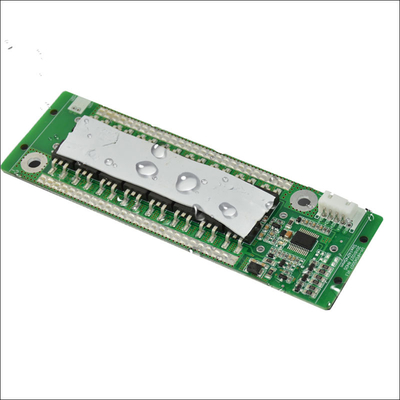

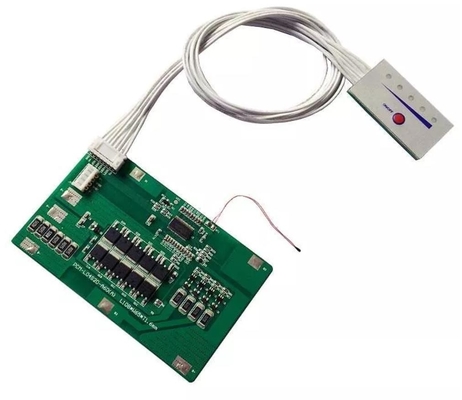

60A 일정한 충전과 현재 11.1V 또는 14.4V 리튬 BMS 시스템과 함께 3S 또는 4S Li 이온 건전지 팩에 대한
애플리케이션 :이것은 전로 또는 태양열발전시스템에 대하여 적용될 60A 끊임없이 계속되는 일정한 방전 전류로 3 시리즈 12.6V (11.1) Ｖ 또는 4S 16.8V (14.4V) 리튬 건전지 팩에 대해 BMS입니다 .
| 아니오. | 테스트 항목 | 표준 | ||
| 니켈-이온 | lifepo4 | |||
| 1 | 전압 | 충전 전압 | DC :16.8V 4.2v/Cell | DC :14.4V 3.6v/CV |
| 단일 세포를 위한 평형 전압 | 4.20±0.025V | 3.60±0.025V | ||
| 2 | 경향 | 단일 세포를 위한 균형 경향 | 42±5mA | |
| 전류 소모 | ≤20μA | |||
| 최대한 연속적인 충전 전류 | 50A | |||
| 최대한 연속적인 방전 전류 | 50A | |||
| 3 | 요금 보호 위에서 | 단일 세포를 위한 전하 검출 전압 위에서 | 4.25±0.025V | 3.9±0.025v |
| 전하 검출 지연 시간 동안 | 0.5S-2S | |||
| 단일 세포를 위한 충전 방출 전압 위에서 | 4.05±0.05V | 3.8±0.05V | ||
| 4 | 방전 보호 위에서 | 단일 세포를 위한 방출 검출 전압 위에서 | 2.5±0.08V | 2.0±0.08V |
| 방출 검출 지연 시간 동안 | 10mS-200mS | |||
| 단일 세포를 위한 방출 릴리즈 전압 위에서 | 3.0±0.1V | 2.5±0.1V | ||
| 5 | 전류 보호 위에서 | 현재 검출 전압 위에서 | 0.2±0.025V | 0.1±0.025V |
| 현재 검출 전류 위에서 | 150±30A | |||
| 검출 지연 시간 | 5ms-20ms | |||
| 복구 상태 | 줄인 로드와 재충전 | |||
| 6 | 쇼트 방지 | 검출 조건 | 외부 단락 회로 | |
| 검출 지연 시간 | 200-500us | |||
| 복구 상태 | 줄인 로드와 재충전 | |||
| 7 | 저항 | 보호 회로(MOSFET) | ≤20mΩ | |
| 8 | 온도 | 작동 온도 범위 | - 40~+65oC | |
| 보존온도범위 | - 40~+125oC | |||
기록 ; 1.건전지 팩이 미안하지만, 등급이기 전에 다른 좋은 일관성 조건 (전압에서 당신의 세포가 어야 합니다
0.05V 이상이 아니시오 그러면 안쪽 임피던스는 거의 0.5mO나 다름없어야 합니다, 용량 차이가 거의30mA)나 다름없어야 합니다
NCM 전지 또는 리튬 이온 배터리를 위해, 손상되지 않은 전압은 4V 이상이어서는 안되고, 3V, 더 보다 낮아서는 안됩니다
배터리는 먼저 평행하게 연결되고 그리고 나서 직렬 접속을 하여야 합니다
2.1개 셀로부터의 명령에서 엄밀하게 그런 다음 먼저 비 와이어를 연결시킵니다 긍정적인 4 셀 긍정에 .
기록 : 콘랑트 이것들이 배터리 BMS의 어떠한 잠재적 손상도 피하기 위해 상기와 같이 엄밀하게 명령에 철조망을 두릅니다 .
